背景技術：本技術涉及提升機裝置，具體涉及一種大提升量斗式提升機。斗提機是糧食加工行業中應用較多的運輸機械，通常用于物料的垂直輸送， 特別在糧食加工成套設備中，一般用斗式提升機解決工藝設備間的物料輸送。斗式提升機的工作原理是通過動力使裝在提升機上面的主動輪旋轉，帶在主動輪與下面的被動輪之間的提升帶上下移動，裝在提升帶上的提升斗從提升機下邊的進料倉內挖入物料移動到上邊的卸料倉倒出。提升機的速度由提升機的提升斗以及運行速度決定，在相同提升斗的情況下，提升速度就決定了輸送量的大小。為了提高速度，就需要解決卸料及時，不能堵料或回料，但在現有技術中，這一技術問題始終沒能解決好。

技術內容

    本技術所要解決的技術問題在于提供一種結構簡單、卸料及時、速度快運量大的斗式提升機。本技術所要解決的技術問題采用以下技術方案來實現，一種大提升量的斗式提升機，包括一底座，在底座上垂直安裝機架，機架頂部設有頂蓋，頂蓋上制有卸料口，所述的機架內部空心狀，其特征在于所述機架內安裝有動力提升裝置，動力提升裝置由設在底座上的主動輪和安裝在機架頂部轉軸上的皮帶輪構成， 主動輪和皮帶輪通過皮帶連接，由電機驅動，在所述皮帶上間隔的固定有提升斗，所述頂蓋采用圓弧流線型頂蓋。所述的提升斗為設置有多個，固定在皮帶上。本技術的有益效果是結構簡單，使用方便，采用圓弧流線型頂蓋，當提高提升機的速度時，物料就會(huì )迅速從圓弧流線型頂蓋的卸料口卸出，從而順利卸料，不會(huì )產生堵料或回料現象，提升速度大大提高了，從而就使提升機的輸送量大。

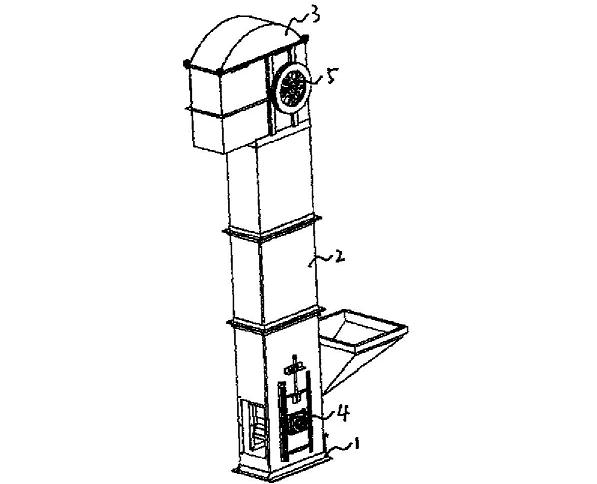

圖1是本技術結構示意圖；圖2是本技術的一種實施例示意圖。

具體實施方式

    為了使本技術實現的技術手段、創(chuàng )作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本技術。如圖1、圖2所示，一種大提升量的斗式提升機，包括一底座1，在底座1上垂直安裝機架2，機架2頂部制有頂蓋3，頂蓋3呈圓弧流線型，在圓弧流線型頂蓋3的一側制有卸料口 31，其中機架2內部是空心狀的，在機架2內安裝有動力提升裝置，動力提升裝置由安裝在底座1上的主動輪4和安裝在機架2頂部轉軸上的皮帶輪5構成，主動輪4和皮帶輪5通過皮帶6連接，由電機驅動沿主動輪4的轉動方向旋轉移動，同時在皮帶6上間隔的固定有多個提升斗7，此時提升斗7內盛放的物料，在經過機架2頂端的頂蓋時，旋轉過程中將物料拋出，從卸料口 31卸料完成。 以上顯示和描述了本技術的基本原理和主要特征和本技術的優點。本行業的技術人員應該了解，本技術不受上述實施例的限制，上述實施例和說明書中描述的只是說明本技術的原理，在不脫離本技術精神和范圍的前提下，本技術還會(huì )有各種變化和改進，這些變化和改進都落入要求保護的本技術范圍內。本技術要求保護范圍由所附的實用要求書及其等效物界定。

實用要求

    一種大提升量斗式提升機，包括一底座，在底座上垂直安裝機架，機架頂部設有頂蓋，頂蓋上制有卸料口，所述的機架內部空心狀，其特征在于所述機架內安裝有動力提升裝置，動力提升裝置由設在底座上的主動輪和安裝在機架頂部轉軸上的皮帶輪構成，主動輪和皮帶輪通過皮帶連接，在所述皮帶上間隔的固定有提升斗，所述頂蓋采用圓弧流線型頂蓋。

技術摘要

    本技術涉及一種大提升量斗式提升機，包括一底座，在底座上垂直安裝機架，機架頂部設有頂蓋，頂蓋上制有卸料口，所述的機架內部空心狀，其特征在于所述機架內安裝有動力提升裝置，動力提升裝置由設在底座上的主動輪和安裝在機架頂部轉軸上的皮帶輪構成，主動輪和皮帶輪通過皮帶連接，在所述皮帶上間隔的固定有提升斗，所述頂蓋采用圓弧流線型頂蓋。有益效果是結構簡單，使用方便，采用圓弧流線型頂蓋，當提高提升機的速度時，物料就會(huì )迅速從圓弧流線型頂蓋的卸料口卸出，從而順利卸料，不會(huì )產生堵料或回料現象，提升速度大大提高了，從而就使提升機的輸送量大。
